一、概述

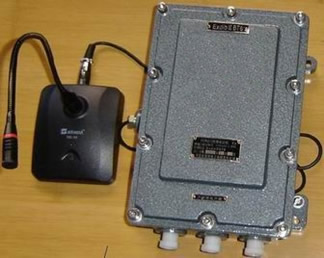

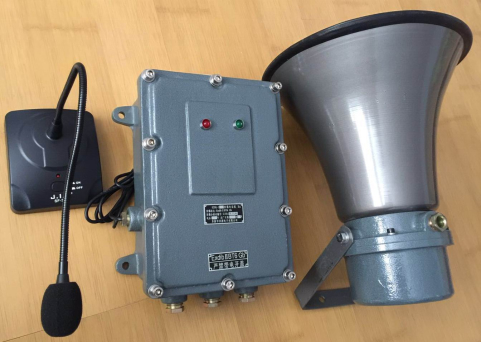

GJ-2型防爆廣播喊話系統又稱防爆廣播擴音機或防爆擴音喊話器，由HZBQ-3B型防爆廣播喊話器（防爆電話機）、麥克風（或手持話筒）和dYH—5型防爆揚聲器（防爆喇叭）組成。打開麥克風上的開關，對著麥克風（話筒）講話，可以通過揚聲器對現場進行廣播呼叫，發布生產指令或報警。該系統也可加入防爆警燈，構成聲和光同時提示信號。
該系統適用于石油鉆井現場、化工、礦山、鋼鐵等場所，用作現場指揮和報警用。
二、主要技術參數
1. 環境溫度：－30～＋50℃
2．相對濕度：≤90％
3．大氣壓力：80～110 kPa
4．防爆等級：ⅡBT6
5．防護等級：IP54
6．供電電壓：AC220V，50Hz
7．負載：8～16Ω
8．?dāng)U音輸出功率：每路≤30W；兩路之和≤60W（每路0～30W之間連續可調）
9．外型尺寸：200×290×120 mm
10．安裝尺寸：200×200 mm
11．重量：6.5 kg
12.安裝方式：壁掛式
三、使用方法：平時開關置于關閉狀態。當需要擴音廣播時，把開關扳到開啟位置，對著麥克風講話，其聲音從揚聲器播放出來，實現發布生產指令目的。講話完畢，把開關扳回到關閉狀態。
四、安裝與布線
1.防爆廣播報警器采用壁掛式安裝結構。用M8或M10的螺釘把其固定在墻壁上或操作臺上。話筒（麥克風）放在或固定在防爆廣播喊話器附近。
2.下方三個進線口中，左方為電源線進線口，中間為揚聲器連線進線口，右方為備用進線口。以上進線口采用1/2G″管螺紋封口螺帽鎖緊電纜，也可用同樣管螺紋的防爆撓性管連接。側面的進線口為話筒（麥克風）連線進線口。
3.電源線需接入AC220V，50Hz電源，電源功率≥100VA。
4．電源線和到防爆揚聲器的連線采用Φ8 mm的兩芯電纜，芯線的截面積均≥0．5mm2。
5.揚聲器應安裝在距離防爆廣播喊話器50米以內的地方。超過50米應適當增加連線的截面積，最多不能超過100米。
6.接線：標有AC的接線端子接AC220V，50Hz電源；標有YY的接線端子接揚聲器；標有MIC的接線端子接話筒（麥克風），注意話筒有“＋”極和“－”極之分。
7.調試：首先把電位器RP1調到中間位置，對著話筒講話，再調節電位器RP5，（調節RP5不能滿足要求可再調節RP1），使揚聲器的聲音達到滿意為止，（但不能使揚聲器的功率超過其額定功率）。

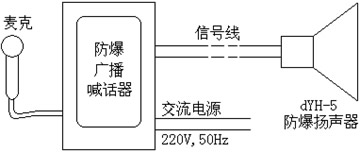

系統連接示意圖
|
