詳細參數：

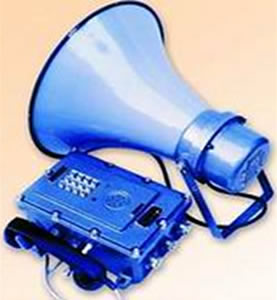

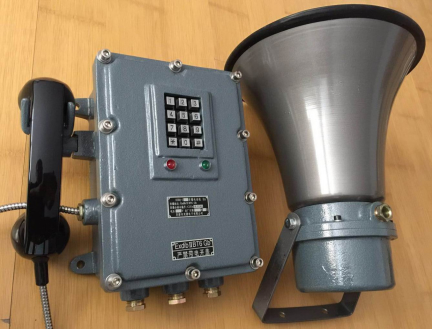

該防爆擴音電話機與防爆揚聲器(防爆喇叭)組成防爆擴音電話站。該防爆擴音電話站使程控電話交換機的用戶實現了擴音呼叫的目的。該擴音防爆電話機與電話交換機連接，也可與調度指令電話交換機連接。防爆擴音電話機的兩根信號線接電話交換機（或其它調度機）的一對用戶線；兩根電源線接交流電源；揚聲器輸出端子接防爆揚聲器，其擴音輸出功率在30W以下連續可調。
該防爆擴音電話機外殼用鋁合金鑄造成型，具有較好的抗沖擊強度及防護性能。按鍵盤采用不銹鋼按鍵盤，手柄采用室外公用電話手柄，電話繩采用室外公用電話金屬護套電話繩，電路原器件按室外標準采購和生產，電路經過嚴格的防爆處理和防護處理，使整機的環境適應能力得到進一步提高。
該防爆電話機取消了傳統的防爆擴音轉接器，把防爆擴音轉接器的功能集中到防爆擴音電話機內,使其結構更加簡單，安裝和維護更加方便。該擴音電話站有防爆和非防爆之分。
一、防爆擴音電話機主要技術參數
1.環境溫度：－30～＋50℃
2.相對濕度：≤90％
3.大氣壓力：80～110 kPa
4.防爆標志：ExdibⅡBT6 Gb
5.防護等級：IP54
6.供電電壓：AC220V，50Hz
7.功耗：＜40W
8.額定擴音輸出功率：≤30VA（0～30W之間連續可調）
9.外型尺寸：270×290×120 mm（寬×高×厚）
10.安裝尺寸：200×200 mm
11.重量：6 kg
其它技術參數同普通電話機。防爆揚聲器技術參數見防爆揚聲器部分。
二、防爆電話機使用方法
主叫拿起手柄，聽到撥號音后，按被叫號碼，主叫聽到回鈴音，回鈴音結束，啟動被叫防爆話站的擴音電路，主叫的講話聲通過被叫的防爆揚聲器播放出來，主叫可發布指令或找人。被叫在聽到呼叫后摘機，自動關閉揚聲器，與主叫通話。通話完畢，掛機后回到等待狀態。
三、防爆擴音電話機安裝
1.電話交換機的每一門均可接一套防爆擴音電話機。端子L1、L2接交換機的一對用戶線。
2.接線端子A、C接220V，50Hz交流電源。
3.接線端子Y、Y接DYH—5型防爆揚聲器。
4.電纜用外徑Φ8mm兩芯橡膠電纜與電話交換機連接，芯線截面積≥0.5mm2。

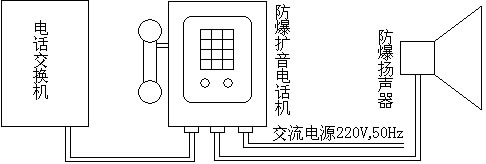

防爆擴音電話機和防爆揚聲器連接示意圖

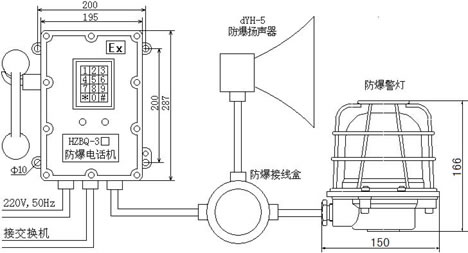

連接示意圖
|
